SC51P03A04
内置高精度振荡的I/O型低压低功耗MCU
产品简介
技术文档
工具&软件
相关封装外形图
产品简介

SC51P03A04是一款3V的I/O型低功耗8位MCU。它采用SC51核,内嵌4K字节OTP和128字节RAM。1.8V~3.6V的工作电压范围、超低停机电流和低频下低工作电流等特点,使其特别适合电池供电应用系统。4K程序容量、优化的抗干扰性能、8mA管脚驱动能力、丰富的定时器功能和相当于8位PWM的载波发生器,也使SC51P03A04适合于各种小家电控制应用。


主要特点:

  • 兼容MCS51指令集;双DPTR;增加软件复位指令。

  • 改进的指令架构,90%的指令执行时间为两至四个系统时钟周期。

  • 4K字节OTP,4×1K MTP,数据保持时间>10年。

  • 128字节RAM。

  • 支持在系统编程(ISP),仅需5个管脚。

  • 内置上电复位电路(POR)和低压复位电路(LVR)。

  • 最多支持18个I/O端口。

  • P1和P2端口具有键盘中断唤醒功能(KI0~KI7);中断极性可设。

  • 2路外部中断输入(INT0/INT1);中断极性可设。

  • 内置看门狗定时器(WDT)。

  • 2个16位标准定时器(T0/T1)。

  • 内置载波发生器(CRG),可实现载波调制。

  • 内置TR管用于红外发射,驱动能力可设置,IOL=180/250mA@VOL=0.3V,VDD=3V。

  • 内置高精度振荡(RCH):4MHz±1% @TA=-10~50°C、VDD=1.8~3.6V。

  • 内置20KHz低频振荡(RCL)。

  • 外接高频振荡1~8MHz。

  • 系统时钟预分频系数:1/2/8/64。

  • 待机模式和停机模式。

  • 工作电压1.8V~3.6V;典型工作电流1mA@4MHz,停机电流不超过1μA。

  • 16脚SOP封装,20脚TSSOP封装。


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装
SC51P03A04SC1G SOP-16-225-1.27 SC51P03A04SC1G 无卤 料管
SC51P03A04SC1GTR SOP-16-225-1.27 SC51P03A04SC1G 无卤 编带
SC51P03A04SC2G SOP-16-225-1.27 SC51P03A04SC2G 无卤 料管
SC51P03A04SC2GTR SOP-16-225-1.27 SC51P03A04SC2G 无卤 编带
SC51P03A04JT1G TSSOP-20-225-0.65 03A04JT1G 无卤 料管
SC51P03A04JT1GTR TSSOP-20-225-0.65 03A04JT1G 无卤 编带

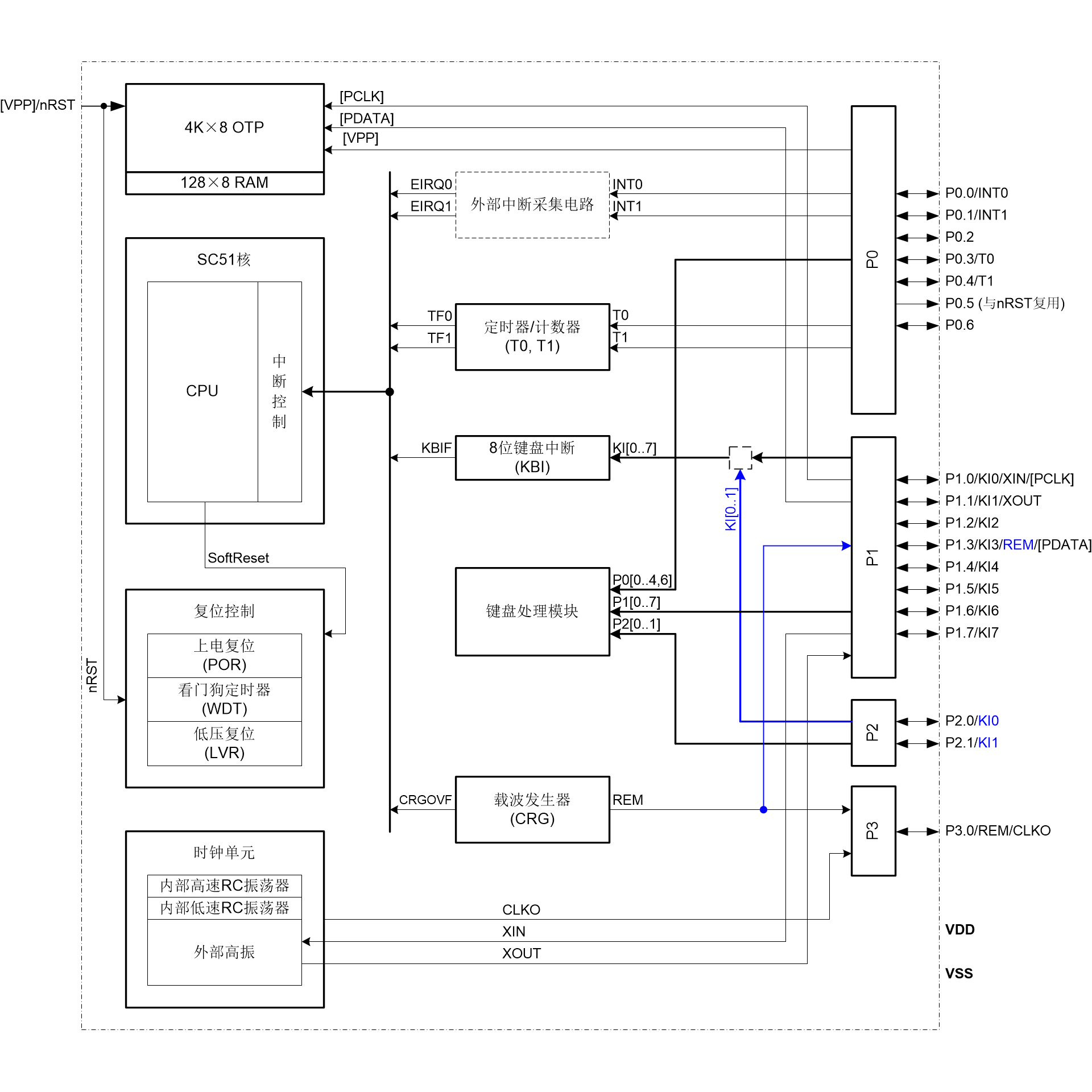

内部框图
